一、产品用途
标称通流容量为60kA以上的防雷箱适用于重要场所的总电源防雷保护；标称通流容量为20kA~40kA的防雷箱适用于各种电源系统（如UPS电源，机房电源等）的防雷保护；标称通流容量为10kA的防雷箱适用于各种设备电源的防雷保护；C+D、B+C电源防雷箱适用于要求有低限制电压的电源系统的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
二、产品特点
•雷电计数器，****记录雷击次数。
•状态指示灯，指示防雷箱工作状态。
•通流容量大，残压低。
•使用范围广，ns级响应速度。
•实现差模、共模全方位保护。
•采用特殊冲击熔片，****性高。
•核心元件采用国际****品牌，性能优越，使用寿命长。
•内部设有温控、限流电路，****避免火灾发生。
•节能、环保，安装简单、方便，无须特殊维护。
三、技术参数
|
名称 |
型号 |
规格 |
标称通 流容量In(kA,8/20
μs) |
****通流容量Imax(kA,8/20
μs) |
保护水平(kV) |
应用等级
|
响应时间(ns) |
额定工作电压(VAC) |
****持续工作电压(VAC) |
漏电流0.75U mA
(μA) |
|
三相电源防雷箱 |
LKX-B380/20 |
液晶屏、中尺寸
|
10 |
20 |
1.5 |
第三级 |
≤25 |
380 |
385 |
≤20 |
|
LKX-B380/40 |
20 |
40 |
1.8 |
****、三级 |
|
LKX-B380/60 |
30 |
60 |
2.0 |
****级 |
|
LKX-B380/80 |
40 |
80 |
2.2 |
****级 |
|
LKX-B380/100 |
60 |
100 |
2.5 |
****、二级 |
|
LKX-B380/120 |
60 |
120 |
2.5 |
****、二级 |
|
LKX-B380/140 |
80 |
140 |
2.8 |
****级 |
|
LKX-B380/160 |
100 |
160 |
3.0 |
****级 |
|
LKX-B380/180 |
120 |
180 |
3.5 |
****级 |
|
LKX-B380/220 |
140 |
220 |
3.8 |
****级 |
|
LKX-B380/40 |
C+D、液晶屏、中尺寸 |
20 |
40 |
1.2 |
****、三级 |
|
LKX-B380/80 |
B+C、液晶屏、中尺寸 |
40 |
80 |
1.7 |
****、三级 |
|
LKX-B380/140 |
80 |
140 |
2.0 |
****、二级 |
四、安装注意事项
1．安装前必须切断电源，严禁带电操作。
2．防雷箱可悬挂在墙上或水平放置。
3．安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
4．防雷箱使用期间，应定期检测并查看指示灯工作状态。翻盖式防雷箱：电源指示绿灯亮，表示电源正常接通；防雷指示灯亮绿色，表示防雷箱工作正常，亮红色，表示防雷箱已劣化，应及时维修或更换。非翻盖式防雷箱：指示灯亮绿色，表示防雷箱电源及防雷正常，亮红色，表示防雷箱已劣化。
5．配有雷电计数器的防雷箱，其计数范围为0-99，计数**小动作电流为1kA。在电源正常的情况下，数码管计数器的防雷箱按“读数”按钮，窗口即显示雷击次数，液晶屏计数器的防雷箱按任一按钮，窗口即显示雷击次数和当前日历时间。
6．连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。
7．非专业人员请勿拆卸。

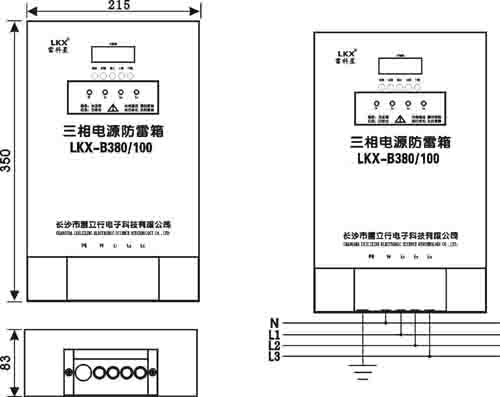

五、产品尺寸及安装示意图
|
